接到一个特殊投诉：收银纸打印发灰、起翘
上个月，一个做餐饮外卖的老客户投诉：新进那批57x50热敏纸，在仓库放了两周，打印发灰、字迹模糊，纸卷拆封后边缘翘起。仓库湿度正常，下线才两周，问题指向涂布不均或分切张力失控。我直接扛起相机进车间，从涂布跟到分切，记录实战控制点。
涂布段实拍：原纸变半成品的六个步骤
第一步：原纸上架与接头
原纸卷直径1.2米，电动升降台上架，操作工手动用双面胶带对接新旧纸头。接缝必须平整无折叠，否则涂料上去会出气泡或断层。
第二步：涂布头涂布

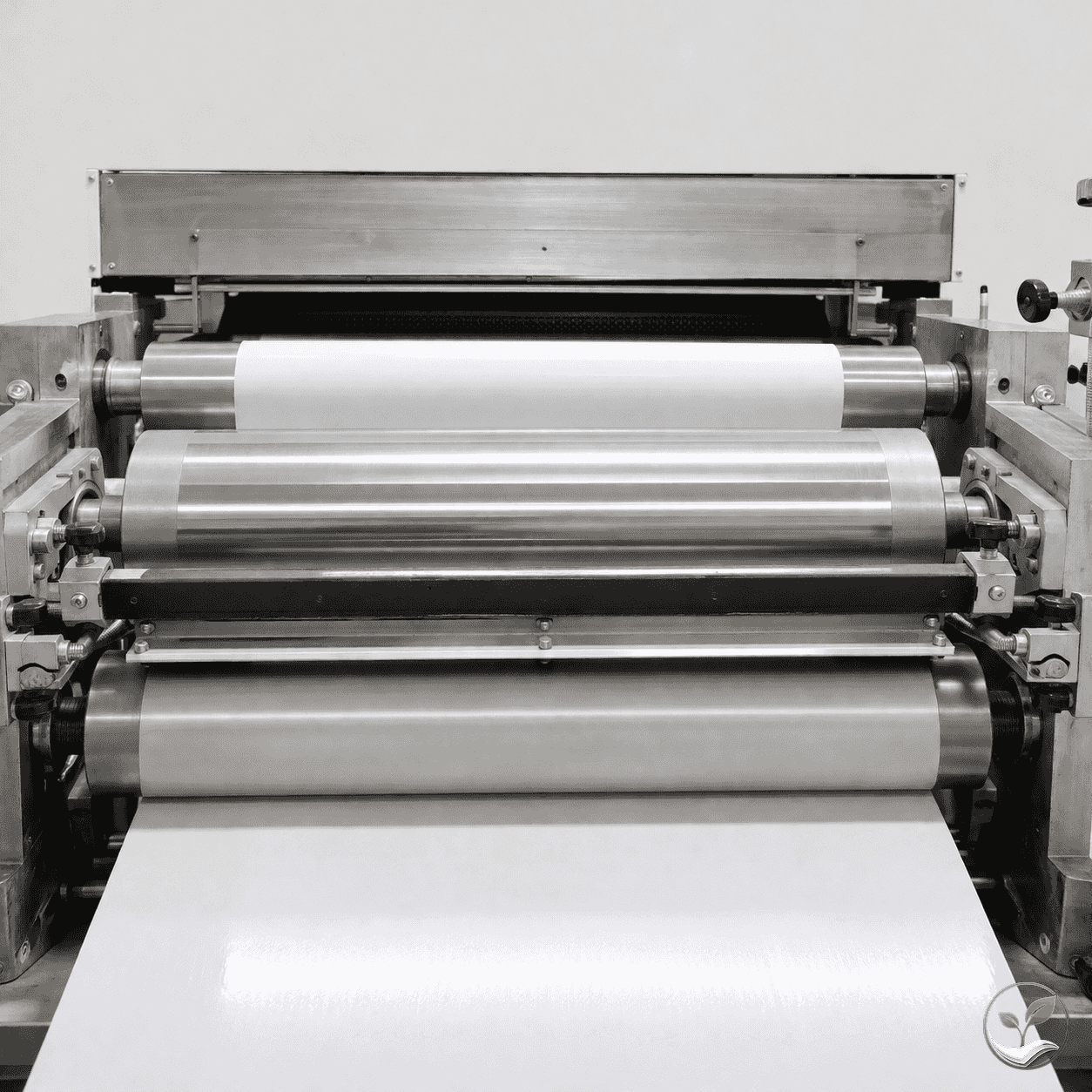

三辊逆转式涂布头，速度180米/分钟，湿膜厚度控制在4-6微米。操作工需根据原纸品牌微调厚度——不同原纸表面粗糙度不同，最佳厚度要先跑小样测附着力。常见问题：刮刀粘颗粒导致划痕（铲刀刮除+提高过滤筛目数）；涂料气泡致针眼（调循环泵）；涂层脱落（原纸表面处理或粘度问题，只能停机重来）。
第三步：烘箱干燥
三段式气浮烘箱，温度80℃→100℃→90℃。温度过高涂层表面结皮，溶剂挥发不净，纸张发黄；温度过低干不透，收卷发黏。实测出口纸面温度60-65℃，手感干爽不粘手。
第四步：冷却与加湿
冷却辊降温，防止涂层热变形。部分线加喷湿装置补回水分，避免成品纸过脆易折。
第五步：在线检测
X光式检测仪扫描涂层厚度均匀性，操作工微调刮刀压力。但数据受纸面平整度影响，仅作参考。细微划痕仍需后续复卷时人工强光下肉眼找。
第六步：复卷
收卷成直径0.8米半成品，张力120-150N。张力过大内部应力集中，分切易变形；过小纸卷松散塌卷。
分切段实拍：尺寸、张力与边角的控制
第一步：上机和调刀

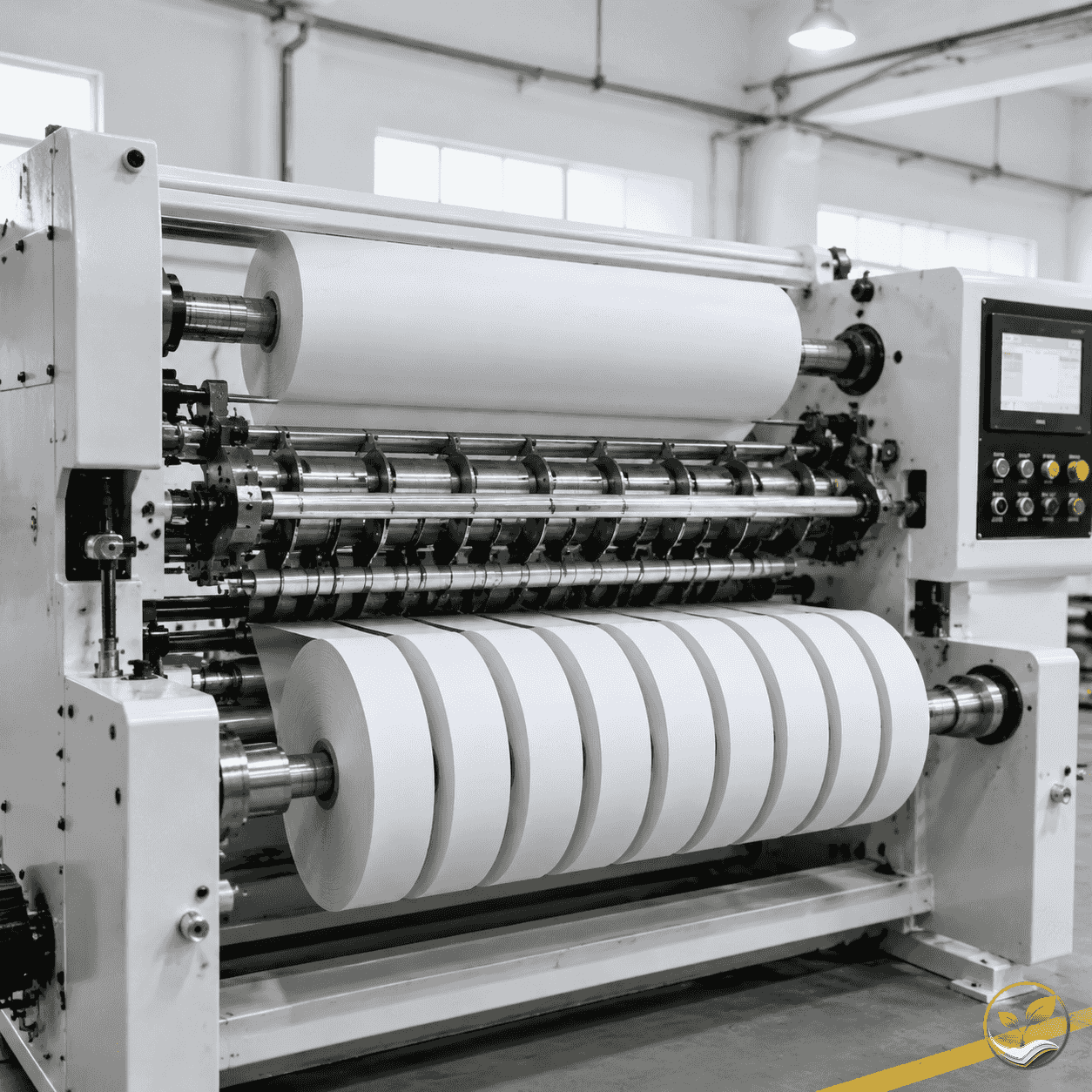

大卷上机，上下圆刀对切，刀距手动调节至0.5毫米精度。订单要求57mm宽时，实际设56.8mm（预留拉伸收缩余量）。
第二步：张力分区控制
分三区：放卷（80-120N，按纸卷软硬度调）、切刀、收卷（比放卷低10-20N）。收卷张力过大，纸卷过紧，拆封后翘边；过小则松散塌卷。操作工用手指按压纸卷侧面，感觉像捏硬橡胶即合格。
第三步：收卷与毛边处理
窄幅纸带分别收卷，长度多收几米。毛边常因切刀磨损或湿度过低：用微湿毛巾擦刀面，或加小加湿器。严重时直接换刀片。
品质监控：肉眼和仪器
质检员定时切样检查：
- 肉眼：强光下看涂层划痕、气泡、发灰（通常涂层偏薄或受潮）。对比透光度，透光强的为涂布不足。
- 仪器：热敏头测试仪（120℃）测打印灵敏度；千分尺测厚度稳定性。不同原纸附着力差异大——曾用日本原纸，附着率偏低，三天后涂层粉化。对策：大货前用该批次原纸做小样，静置48小时后做胶带剥离测试，合格才上机。
收尾：这套流程适合谁
热敏纸工艺核心：涂布均匀性（决定打印质量）和分切精度（决定纸卷是否起翘卡纸）。
常规采购57x50、80x80收银纸，只要工厂稳定这两点、小样检测合格即可。若需定制三防标签或后厨、高速机打印，必须盯工厂提供每一步操作参数和质检记录。对方无法提供，就要求寄样试机。验厂时，把涂层厚度控制和分切张力控制作为必问题。
